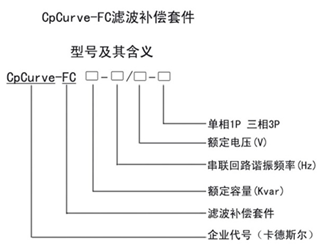

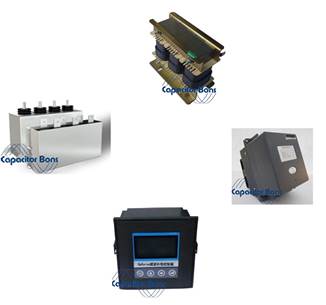

CpCurve-FC系列濾波補償套件
時間:2018-08-27瀏覽次數:13539次
由CpCurve系列濾波電抗器和濾波電容器串聯組成的諧振電路,并調諧為低于最低次諧波的頻率以抑制諧波,防止諧振。由濾波電抗器和濾波(補償)電容器串聯組成的諧振電路,并調諧為低于最低次諧波的頻率以抑制諧波,防止諧振。CpCurve-FC套件主要應用于負荷變化快,并消耗大量無功功率的場合,以達到快速補償無功,提高功率因數和抑制諧波的目的。
1.干式補償電容器
1)自愈式-即發生瞬時過載或過壓導致介質故障時電容能夠自動回復的技術。
2)壓敏斷路器技術-這種技術被應用于電容的每一項;在這只電容不能使用時,能安全的從電路中切除,同時保持良好的電絕緣性能。
3)干式技術-它徹底解決了電容器漏油問題。
4)先進的噴金工藝,使電容器具有較強的耐涌流能力。
5)采用環氧樹脂灌注的純干式元件結構,單元內部填充絕緣無毒的礦物顆粒,使電容器避免了爆炸、燃燒和污染環境的可能。
2.低壓濾波電抗器
& 鐵芯采用優質低損耗硅鋼片,芯柱由多個氣隙分成均有小段。
& 繞組采用鋁箔和鐵芯組裝成一體后采用H級浸漬漆,使電抗的繞組和鐵芯牢固的結合在一起,不但大大減少了運行時的噪音,而且具有極高的耐熱等級,可確保電抗器在高溫下亦能安全無噪音的運行。
& 電抗器芯柱部分緊固件采用無磁性材料,確保電抗器具有較高的品質因數和較低的溫升,確保具有較好的濾波效果。
& 電抗器安裝有熱保護器,確保系統安全運行。
3.晶閘管投切開關
投切均不產生涌流,沒有電弧斷開時引起過壓的風險,而且響應速度快,再投入時間短。
減少了在變壓器和導線上的損失,提高變壓器效率,增大有功電能輸出
減少投切震蕩,提高了電容的使用壽命。
沒有動作部件,不存在磨損,允許無限制的操作。
因?yàn)楣β室蛩匦U俣群芸?,電力變壓器和線路設計可以留有更小的余量。

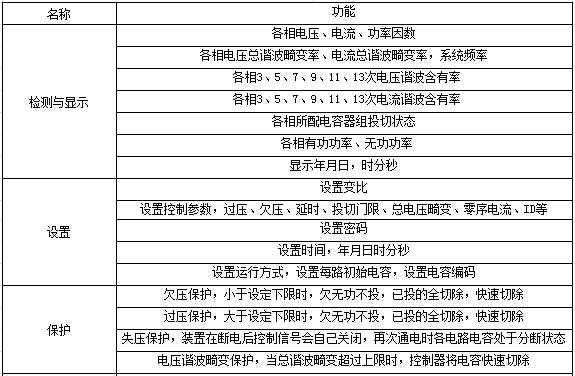

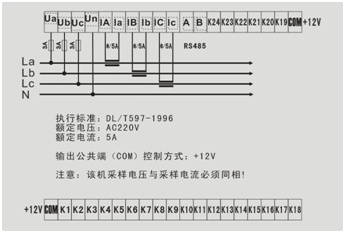

4.智能補償控制器
A 具備過壓、欠壓、缺相、零序電流越限、諧波電流越限及系統震蕩判斷顯示并快速切除電容組的功能。
B 控制參數設置靈活,使用方便,掉電不丟失。
C 依據功率因數和無功功率進行判斷,切除或投入電容,最大可控制18路。
D 靈活的補償方式,可實施全共補,全分補或分補共補混合應用。
E 控制電容采取先投先切,循環和編碼投切相結合,盡可能延長電容的使用壽命。
F 可設置編碼投切方式和手動運行方式。
G 能夠?qū)崟r(shí)顯示系統參數及諧波狀況。
