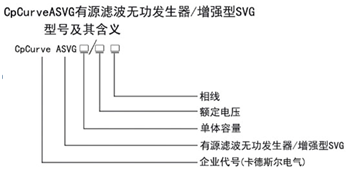

型號說明

產品概述

  傳統電容補償方式對系統參數很敏感，，當參數配置不合理、或者運行一段時間后，系統參數發生變化，極容易發生諧振放大現象，導致安全事故；系統電壓波動大時，補償效果受很大影響，運行損耗大，因此需要不定期更新維護電容單元

  CpCurve系列ASVG有源濾波無功發生器（增強型SVG）是晶閘管投切電容器TSC和有源無功發生器（SVG）有機結合在一起可快速、連續光滑調節電力系統無功功率的新型裝置，有效的解決了傳統無功補償過補、欠補和斷續補償的問題。

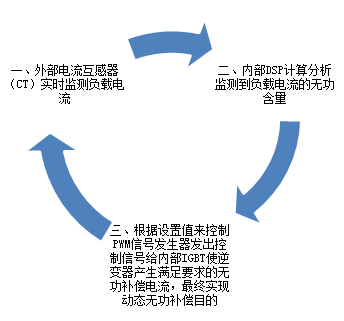

工作原理

基本特性

◇輸出的無功功率可在整機范圍內連續調節

◇功率因數可達到全程0.98以上（總補償容量足夠的情況下）

◇ASVG無功發生器支路可以雙向輸出無功功率

◇響應速度快，全響應時間＜5ms

◇ASVG無功發生器支路剩余容量可以開啟有源濾波

◇TSC投切電容器采用的是無暫態投切技術，投入時無涌流

◇采用現代柔性技術，平滑輸出無功電流，補償效果好

◇采用逆變雙重技術，可以減少紋波電流

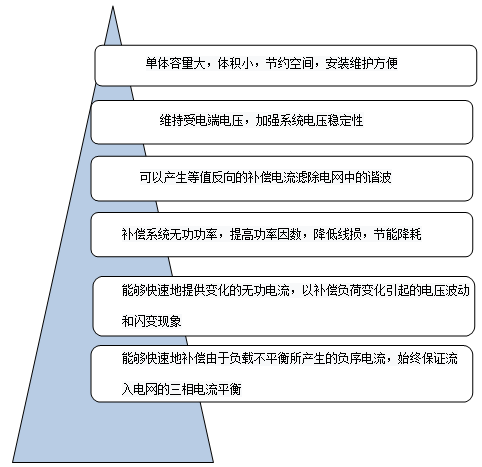

產品特點

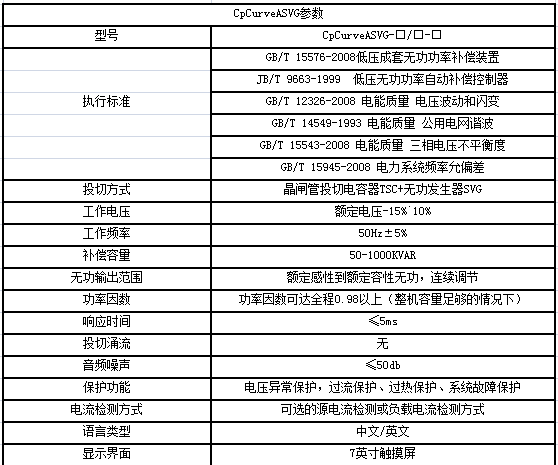

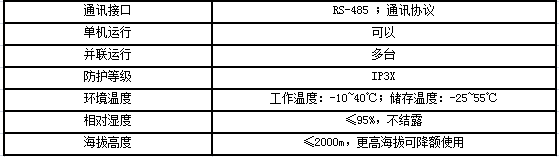

技術參數

應用領域

醫院：醫療設備、UPS、變頻空調、計算機、節能燈等

冶金行業：生產流水線上的軋機、中頻爐、電工弧爐等

石油化工：主要是頻繁快速啟動的絞車用電動機、抽油機用提升機、轉盤等

軌道交通：大量使用電纜長距離傳輸、以及因需求特性存在嚴重的三相不平衡狀態

汽車制造業：大量使用電焊機或激光焊接機，在焊接的短時間隔后緊隨著是空載運行，并會產生兩個電壓階梯

地鐵/隧道/高鐵/機場：節能燈、變頻見機、電梯、可控硅調光設備

通訊機房/數據中心/銀行：UPS、開關電源、變頻空調、節能燈

智能建筑/商業中心：節能燈、電梯、計算機、變頻空調

港口/礦井：變頻器、提升機等

體育館/劇場：調光設備、節能燈等

系統示意圖

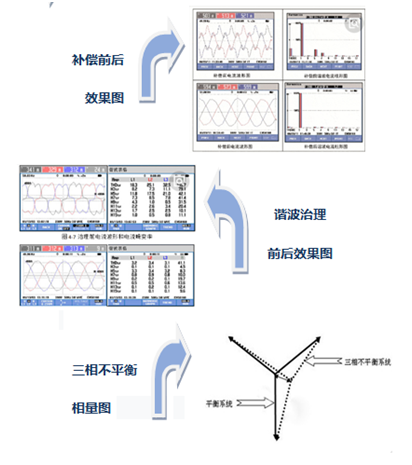

           CpCurveASVG產品效果比對圖
