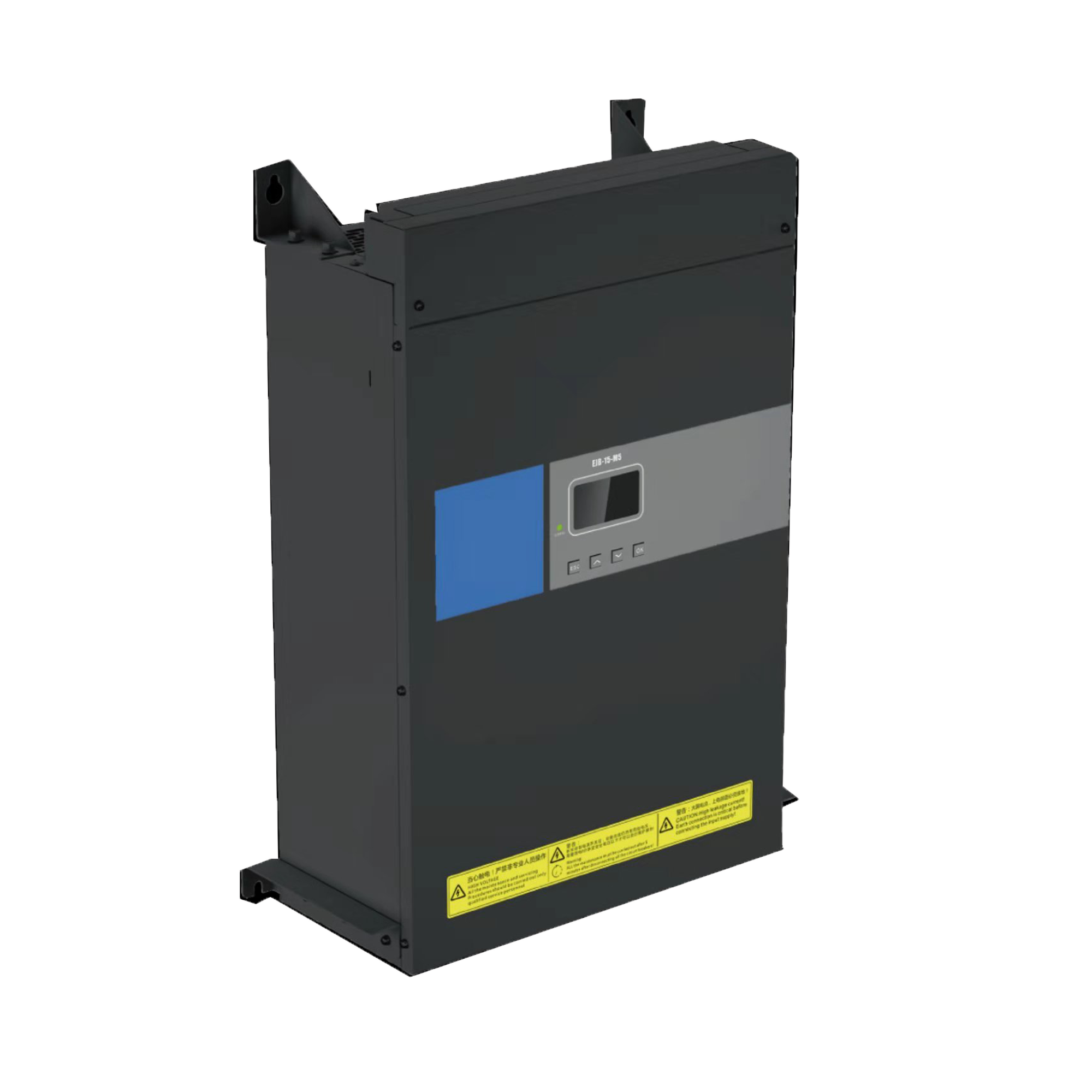

一、有源濾波器是什么？

濾波器類型參數：

1.額外工作電壓380 V≥220 V，50 Hz

2.額外諧波補償容量50A / 100A / 150A / 200A

三。整機功耗小于生產能力的3%。

4.諧波抑制效果符合國家規范的要求，穩定狀況可降低到5℃以下；

5、額外絕緣電壓：3000VAC、2500VDC

　　有源電力濾波器（APF）是一種用于靜態克制諧波、補償無功的新型電力電子設備，它可以或許對大小和頻次都變遷的諧波以及改動的無功進行補償，之所以稱為有源，

　　望文生義該設備需求供應電源，其運用可克服LC濾波器等傳統的諧波克制和無功補償辦法的瑕玷（傳統的只能活動補償），完成了靜態跟蹤補償，并且可以既補諧波又補無功;三相電路剎時無功功率理論是APF進展的首要基礎理論;APF有并聯型和串聯型兩種，前者用的多;并聯有源濾波器首要是辦理電流諧波，串聯有源濾波器首要是辦理電壓諧波等引起的問題。有源濾波器同無源濾波器比擬，辦理結果好，首要可以一起濾除屢次及高次諧波，不會引起諧振，但是價位相對高!

　　二、有源電力濾波器（APF）基礎原理：

　　有源電力濾波器，是接收今世電力電子手工和根據高速DSP器材的數字旗幟燈號處置技能制成的新型電力諧波辦理專用設備。它是由經過指令電流運算電路和補償電流發生的電路的兩個首要部分。指令電流操作電路實時監測電路中的電流，并將模擬電流信號轉換成數字信號，發送到高速數字信號處理器（dsp）進行處理。諧波和基波別離。驅動脈沖以脈沖寬度調制（pwm）信號的方式送入補償電流發生電路，驅動igbt或ipm功率模塊隨電網發生諧波電流幅值。在電網中注入等值、極性相反的補償電流，補償或消除諧波電流，積極消除電力諧波。

諧波辦理的戰略

諧波保護器怎么進行治理？

根據諧和辦理的方位，可以有三種戰略。

戰略1：在高壓母線處理中，設備的運用是SVC、SVG等。

戰略2：在下端低電壓總線上的變壓器，辦理諧波。接收無援濾波器、有源濾波器等。無源濾波器通常會發生額外的電容性無功功率，這在某些情況下是不允許的。

戰略3：操控設備電源進口的諧波。這叫做當地辦理。局部操控是最理想的諧波操控戰略。因為這相當于將非線性負載轉換成線性負載，所以解決了諧波引起的一切問題。

大多數發達國家都是依照這一戰略進行諧波操控的。完成這一目標的辦理措施是要求電氣和電子設備達到相應的電磁兼容規范(例如GB17625)。電磁兼容規范明確規定了諧波電流的發射。

傳統的諧波操控戰略

傳統的諧波辦理工程大多采用戰略1和戰略2。

這是因為公司本來的諧波辦理目的僅僅為了滿意公司功率的要求，所以用戰略1和戰略2就足夠了。隨著企業自動操控設備的增加，對電能質量的要求不斷進步，只有戰略1和戰略2不能滿意要求。

企業應該明白諧波辦理的深層含義。假如你了解了諧波操控，以取得杰出的電能質量，功率和杰出的質量是企業的事務需求，它將改動傳統的做法。

操控諧波最理想的方位是在諧波源。也就是說，諧波電流在其源頭被阻斷，根本不允許流入電網。這相當于將非線性荷載轉換為線性荷載。幻想一下，假如電網上的一切負荷都是線性負荷，那么還有一個諧波問題。保持內部電網質量最有效的辦法是在諧波源負荷的功率輸入端裝設諧波濾波器。

諧波源的諧波操控可以消除諧波帶來的隱患。因而，在體系規劃中，應盡可能考慮現場諧波辦理的辦法。

趁便說一下。關于無功功率補償，還建議盡可能在負載處進行補償，以取得最大的節能效益。

　　不同戰略的比較

取得不同的諧波辦理方針的優點是不同的。

因為一般的諧波操控辦法只能確保操控點上游的電能質量杰出，所以諧波操控方位越靠近下流，經過諧波操控取得的效益就越大。這是咱們需求弄清的問題。

傳統上，公司只在變壓器進口處進行諧波辦理。此刻，諧波操控的優點是電網公司和電網上的其他電力用戶。因為電力公司的職責有資歷為電力用戶提供能量。經過公司的盡力，全網用戶都能取得合格的電力。

明顯，這種辦法不符合正常人的想法。企業出資進步電能質量是否只為其他企業的利益著想？出資諧波辦理的企業自身不需求合格的電能嗎？人們犯這個錯誤是因為他們缺乏泛音常識。本文的目的是幫助讀者了解和諧辦理的內涵。經過諧波辦理，既滿意了公司功率的要求，又反映了企業自身的利益。

　　不同戰略的優點

從上圖中可以看出，三種諧波操控戰略的優缺點是一目了然的。經過戰略3，您可以取得最大的優點。不僅確保了內部電網的質量，并且還能滿意公司電源的要求。

戰略3是諧波的辦理的最近源的性質，而不是諧波電流流入電網。因而，經過這種諧波戰略的施行，企業可以取得最大的收益。

企業不能忽視圖最后一行列出的要求。企業內部設備需求不斷更新和增加。假如一次在母線上裝置固定式諧波操控設備，當負荷狀況發生改動時，需求重新規劃裝置諧波操控設備，這對企業來說是不經濟的。

因而，企業在擬定諧波源辦理方案時，應重視諧波源的局部辦理。
